| 型號： | Z73X |
| 工作壓力： |
DN50-DN150 10bar
DN200 8bar
DN350-DN400 5bar DN450-DN600 3bar DN700-DN1400 2bar |
| 連接形式： | 對夾 |
| 設計標準： | JB/T8691-2013 |
| 法蘭標準： | GB/T9113.1-2010 |
| 結構長度： | GB/T15188.2-94 chart6-7 |
| 檢驗標準： | GB/T13927-2008 |
| 開關形式： | 手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤 |
| 閥體材質： | WCB,CF8,CF8M |
| 閘板材質： | F55, F53,2205, SS310, SS316L,SS316, SS304 |
| 密封材質： | EPDM,NBR,PTFE, |
| 填料： | 芳綸，高水基，四氟，橡膠 |
| 適用介質： | 適用于泥漿、城市污水處理、糖廠、造紙、醫藥、化工等油品, 等固體介質。 |

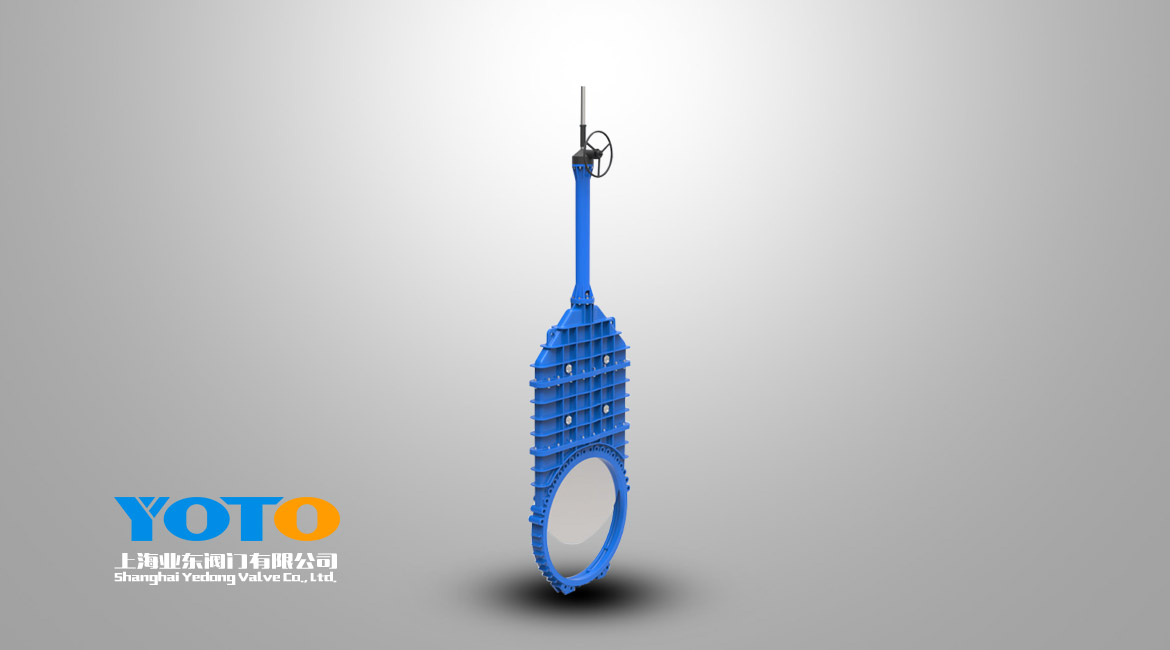

| 產品描述： | QY型單向密封全封閉式刀閘閥是閘板全封閉在閥腔內進行啟閉密封的結構，它適合于安裝在污水池底下, 閥體浸泡在液體里的管道或是地埋式安裝閥門的管道環境且壓力大于等于PN10的管道. 其密封結構是通過閘板關閉下移直到閘板底部斜面與閥體下鍥塊吻合使得閘板貼緊閥座密封面，從而達到了密封效果. 閘板上半圓設有斜度鍥塊和閥體內腔上斜度鍥塊吻合并利用PTFE導向圈同閘板平面平穩啟閉滑動使密封更加可靠。閥桿上圓型填料處設有雙重的Y型和O型密封圈并有倒密封結構，可以保證在閘板全開狀態下在線進行更換填料，保證在長時間狀態下閥門的上閥桿密封不漏。 |
| 產品特點： |
# 斜度面楔塊 #四氟圈 # 閥桿倒關密封 # 平面支撐點 #側面支撐點 |
