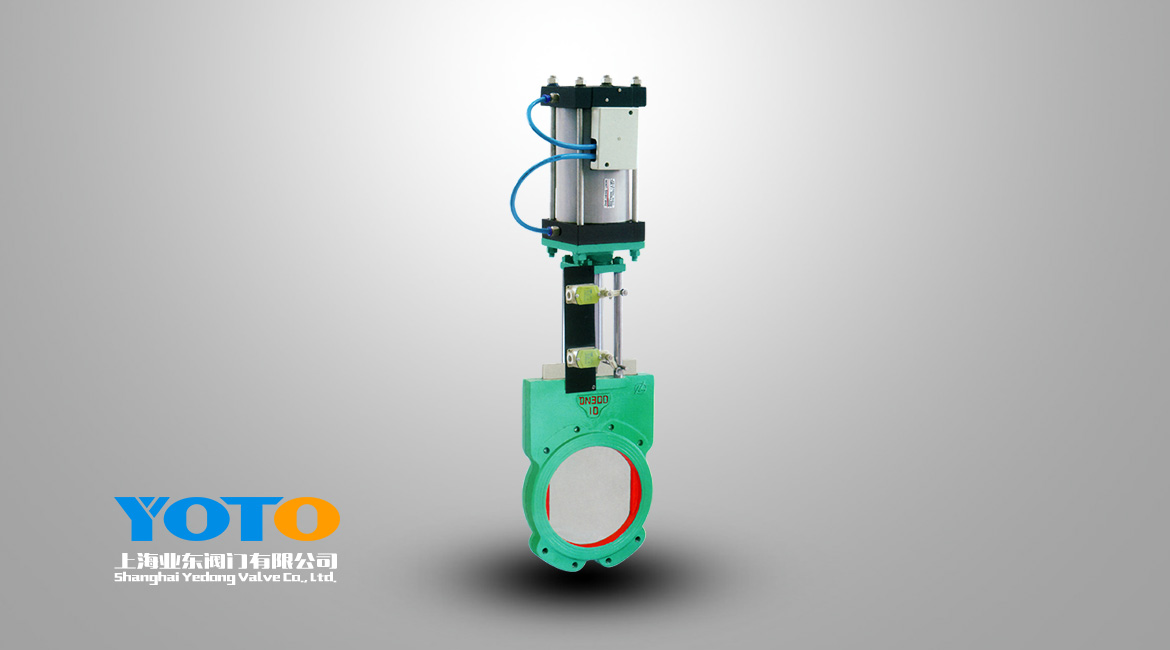

漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。 本類閥門在管道中一般應當水平安裝。此產品廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
產品特點
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為手動型式
引用標準
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
性能材料
| 型號 | Z73X-2.5 | Z73X-6 | Z73X-10 | Z73X-16 | |
| 工作壓力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | |
| 適用介質 | 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 | ||||
| 適用溫度（℃） | ≤120 | ||||
| 材料 | 閥體 | 灰鑄鐵 | |||
| 閘板 | 鉻鎳鈦不銹鋼 | ||||
| 閥體密封圈 | 合成橡膠或聚四氟乙烯 | ||||
| 閥桿 | 鉻不銹鋼 | ||||
| 支架 | 碳素鋼 | ||||
| 填料 | 聚四氟乙烯 | ||||
主要外形及連接尺寸
| MPa | DN | L | D | D1 | B | H | n-M | 2 | |
| PN0.6 | PN1.0 | ||||||||
| 1.0 | 50 | 40 | 40 | 125 | 100 | 115 | 335 | 4-M16 | 45° |
| 65 | 40 | 40 | 145 | 120 | 115 | 363 | 4-M16 | 45° | |
| 80 | 50 | 50 | 160 | 135 | 150 | 395 | 4-M16 | 22.5° | |
| 100 | 50 | 50 | 180 | 155 | 150 | 465 | 4-M16 | 22.5° | |
| 125 | 50 | 50 | 210 | 185 | 190 | 530 | 4-M16 | 22.5° | |
| 150 | 60 | 60 | 240 | 210 | 190 | 630 | 4-M20 | 22.5° | |
| 200 | 60 | 60 | 295 | 265 | 230 | 750 | 4-M20 | 22.5° | |
| 250 | 70 | 70 | 350 | 318 | 280 | 900 | 8-M20 | 15° | |
| 300 | 70 | 80 | 400 | 368 | 350 | 1120 | 8-M20 | 15° | |
| 350 | 80 | 90 | 460 | 430 | 350 | 1260 | 10-M20 | 11.25° | |
| 400 | 90 | 120 | 515 | 482 | 350 | 1450 | 10-M24 | 11.25° | |
| 450 | 90 | 120 | 565 | 532 | 350 | 1600 | 14-M24 | 9° | |
| 500 | 100 | 130 | 620 | 585 | 350 | 1800 | 14-M24 | 9° | |
| 600 | 100 | 140 | 725 | 685 | 430 | 2300 | 14-M27 | 9° | |
