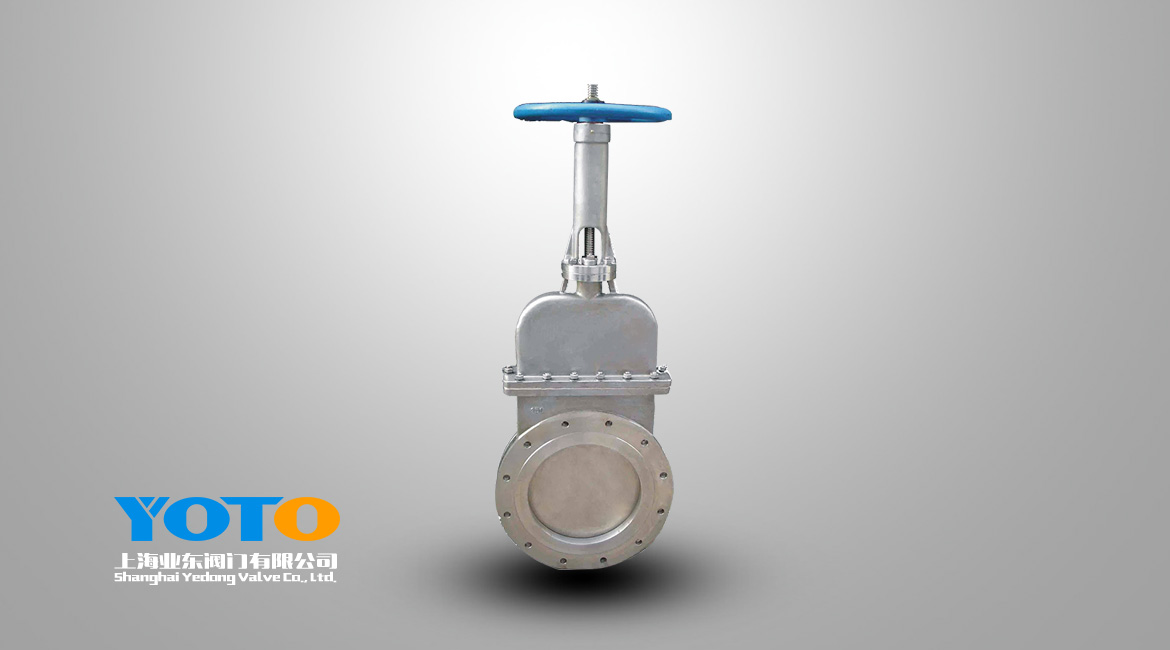

一、DMZ673手動暗桿式刀型閘閥/插板閥主要概述：
DMZ673手動暗桿式刀型閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等特點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀型閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
二、DMZ673手動暗桿式刀型閘閥/插板閥主要性能參數：
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
DMZ673H |
10、16 |
1.0、1.6 |
≤ 100 |
紙漿、污水、煤漿、灰渣水泥混合物 |
|
DMZ673F/X |
||||
|
DMZ673Y |
三、DMZ673手動暗桿式刀型閘閥/插板閥主要零件材料：
|
型號 |
材料 |
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
DMZ673X/F/H/Y |
WCB |
2Cr13 |
硬質合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨環 |
|
DMZ673X/F/H/Y |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
DMZ673X/F/H/Y |
CF8 (304) |
0Cr18Ni9 (304) |
||
四、DMZ673手動暗桿式刀型閘閥/插板閥主要外形尺寸：
|
通徑 |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
||||||||||||
|
DN |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
|
50 |
50 |
90 |
110 |
335 |
4-M12 |
50 |
100 |
125 |
335 |
4-M16 |
60 |
100 |
125 |
335 |
4-M16 |
|
65 |
50 |
110 |
130 |
363 |
4-M12 |
50 |
120 |
145 |
363 |
4-M16 |
60 |
120 |
145 |
363 |
4-M16 |
|
80 |
50 |
125 |
150 |
395 |
4-M16 |
50 |
135 |
160 |
395 |
4-M16 |
60 |
135 |
160 |
395 |
8-M16 |
|
100 |
55 |
145 |
170 |
465 |
4-M16 |
55 |
155 |
180 |
465 |
8-M16 |
60 |
155 |
180 |
480 |
8-M16 |
|
125 |
55 |
175 |
200 |
530 |
8-M16 |
55 |
185 |
210 |
530 |
8-M16 |
60 |
185 |
210 |
540 |
8-M16 |
|
150 |
60 |
200 |
225 |
630 |
8-M16 |
60 |
210 |
240 |
630 |
8-M20 |
70 |
210 |
240 |
645 |
8-M20 |
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
60 |
265 |
295 |
750 |
8-M20 |
80 |
265 |
295 |
770 |
12-M20 |
|
250 |
80 |
310 |
335 |
900 |
12-M16 |
80 |
320 |
350 |
900 |
12-M20 |
86 |
320 |
355 |
920 |
12-M22 |
|
300 |
90 |
362 |
395 |
1120 |
12-M20 |
90 |
368 |
400 |
1120 |
12-M20 |
92 |
375 |
410 |
1150 |
12-M22 |
|
350 |
100 |
412 |
445 |
1260 |
12-M20 |
100 |
428 |
460 |
1260 |
16-M20 |
100 |
435 |
470 |
1300 |
16-M22 |
|
400 |
100 |
462 |
495 |
1450 |
16-M20 |
100 |
482 |
520 |
1450 |
16-M22 |
100 |
485 |
525 |
1500 |
16-M27 |
|
450 |
120 |
518 |
550 |
1600 |
16-M20 |
120 |
532 |
565 |
1600 |
20-M22 |
120 |
545 |
585 |
1650 |
20-M27 |
|
500 |
120 |
5968 |
600 |
1800 |
16-M20 |
120 |
585 |
620 |
1800 |
20-M22 |
130 |
608 |
650 |
1850 |
20-M30 |
|
600 |
120 |
670 |
705 |
2300 |
20-M22 |
120 |
685 |
725 |
2300 |
20-M27 |
130 |
718 |
770 |
2360 |
20-M36 |
