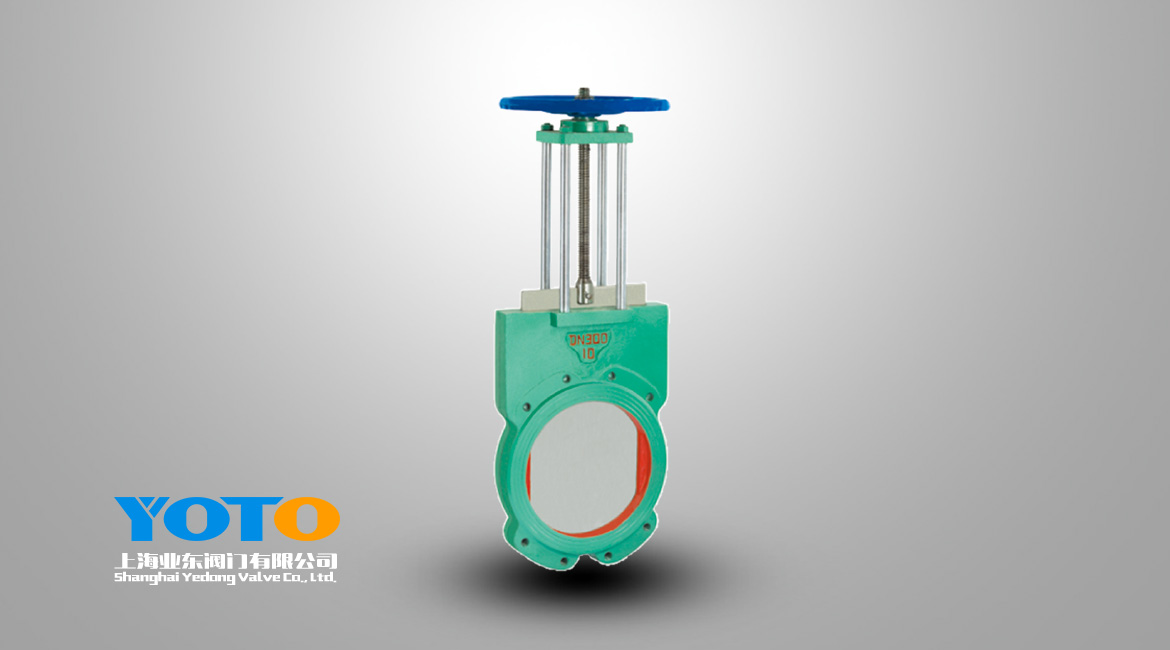

手動漿液閥
產品型號：Z73X
公稱通徑：DN50～1000mm
公稱壓力：PN0.6~1.6Mpa
適用介質：糖漿、紙漿、污水、煤漿、灰、渣水混合物
適用溫度：-15~+200℃
工作溫度：常溫
連接形式：法蘭
主要材質：HT250、WCB
手動漿液閥產品簡述：
漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。
手動漿液閥產品結構：
本類手動漿液閥在管道中一般應當水平安裝。漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的"U"型和"T"型復合結構。整體式閥體密封采用"O"型復合密封圈結構，克服了原對夾式漿液閥采用"U"型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。
手動漿液閥產品標準：
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
驅動裝置
手動裝置：操作簡單，適用于力矩較小閥門。
電液動裝置：適用于力矩較大，力和速度可調，可任意位置瑣定的閥門裝置。
手動漿液閥技術參數：
|
公稱壓力
|
0.6
|
1.0
|
|
殼體試驗
|
0.9
|
1.5
|
|
密封試驗
|
0.66
|
1.1
|
|
工作溫度
|
≤80℃
|
≤80℃
|
|
適用介質
|
煤漿、水
|
手動漿液閥外表尺寸表：
|
公稱壓力
|
DN
|
L
|
D
|
D1
|
D0
|
H
|
N-M
|
|
0.6MPa
|
50
|
40
|
125
|
100
|
180
|
295
|
4-M16
|
|
65
|
40
|
145
|
120
|
180
|
305
|
4-M16
|
|
80
|
50
|
160
|
135
|
220
|
330
|
4-M16
|
|
100
|
50
|
180
|
155
|
220
|
380
|
4-M16
|
|
125
|
50
|
210
|
185
|
240
|
415
|
4-M16
|
|
150
|
60
|
240
|
210
|
280
|
490
|
4-M20
|
|
200
|
60
|
295
|
265
|
280
|
550
|
4-M20
|
|
250
|
70
|
350
|
320
|
360
|
693
|
8-M20
|
|
300
|
70
|
400
|
368
|
400
|
769
|
8-M20
|
|
350
|
80
|
460
|
429
|
400
|
895
|
10-M20
|
|
400
|
80
|
515
|
482
|
500
|
1004
|
10-M22
|
|
450
|
90
|
565
|
532
|
500
|
1110
|
14-M22
|
|
500
|
100
|
620
|
585
|
600
|
1210
|
14-M22
|
|
600
|
100
|
725
|
685
|
700
|
1460
|
14-M27
|
|
700
|
100
|
940
|
800
|
800
|
4680
|
16-M27
|
|
800
|
120
|
950
|
905
|
800
|
1910
|
16-M27
|
|
900
|
120
|
1050
|
1005
|
800
|
2130
|
20-M30
|
|
1000
|
160
|
1160
|
1115
|
900
|
2380
|
20-M30
|
|
1.0MPa
|
50
|
40
|
125
|
100
|
180
|
295
|
4-M16
|
|
65
|
40
|
145
|
120
|
180
|
305
|
4-M16
|
|
80
|
50
|
160
|
135
|
220
|
330
|
4-M16
|
|
100
|
50
|
180
|
155
|
220
|
380
|
4-M16
|
|
125
|
50
|
210
|
185
|
240
|
415
|
4-M16
|
|
150
|
60
|
240
|
210
|
280
|
490
|
4-M20
|
|
200
|
60
|
295
|
265
|
280
|
550
|
4-M20
|
|
250
|
70
|
350
|
320
|
360
|
693
|
8-M20
|
|
300
|
80
|
400
|
368
|
400
|
769
|
8-M20
|
|
350
|
90
|
460
|
429
|
400
|
895
|
10-M20
|
|
400
|
120
|
515
|
482
|
500
|
1004
|
10-M22
|
|
450
|
120
|
565
|
532
|
500
|
1110
|
14-M22
|
|
500
|
130
|
620
|
585
|
600
|
1210
|
14-M22
|
|
600
|
140
|
725
|
685
|
700
|
1460
|
14-M27
|
|
700
|
140
|
940
|
800
|
800
|
4680
|
16-M27
|
|
800
|
150
|
950
|
905
|
800
|
1910
|
16-M27
|
|
900
|
150
|
1050
|
1005
|
800
|
2130
|
20-M30
|
|
1000
|
200
|
1160
|
1115
|
900
|
2380
|
20-M30
|
