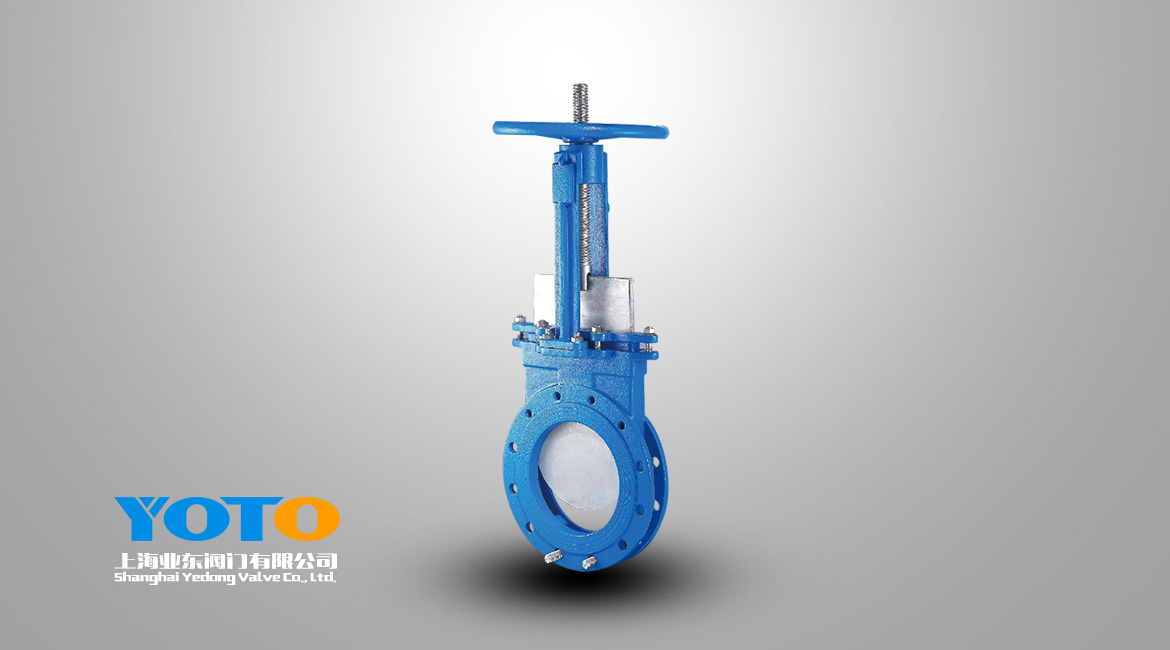

手動對夾式刀型閘閥產品簡述：
刀型閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。
手動對夾式刀型閘閥產品結構：
手動(圓型)刀型閘閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。
手動對夾式刀型閘閥產品特點：
1、閥門采用整體式設計，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。
手動對夾式刀型閘閥結構特點：
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
手動對夾式刀型閘閥產品材料：
|
閥體、上蓋
|
碳鋼、不銹鋼
|
|
閥板
|
不銹鋼
|
|
閥桿
|
不銹鋼
|
|
密封圈
|
橡膠、四氟、不銹鋼、硬質合金
|
手動對夾式刀型閘閥主要性能規范：
|
公稱壓力
|
PN
|
|
殼體試驗
|
1.5XPN
|
|
密封試驗
|
1.1XPN
|
|
工作溫度
|
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ ≤80℃, PTFE≤180℃, ≤425℃
|
|
適用介質
|
糖漿、紙漿、污水、煤漿、灰、渣水混合物
|
手動對夾式刀型閘閥外形及連接尺寸
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
50
|
50
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
65
|
50
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
|
80
|
50
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
100
|
50
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
125
|
50
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
150
|
60
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
|
250
|
70
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
|
300
|
80
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
|
350
|
90
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
|
400
|
100
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
|
500
|
114
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
|
600
|
115
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
|
800
|
180
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
|
900
|
190
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
|
1000
|
200
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
|
PN1.6Mpa手動刀型閘閥外形尺寸表：
|
|
1.6
|
50
|
50
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
65
|
50
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
|
80
|
50
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
|
100
|
50
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
|
125
|
50
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
|
150
|
60
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
|
250
|
70
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
|
300
|
80
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
|
350
|
90
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
|
400
|
100
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
|
500
|
114
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
|
600
|
115
|
840
|
770
|
720
|
1800
|
20-M36
|
600
|
|
700
|
165
|
910
|
840
|
788
|
2150
|
24-M36
|
600
|
|
800
|
180
|
1025
|
950
|
898
|
2420
|
24-M36
|
680
|
|
900
|
190
|
1125
|
1050
|
998
|
2680
|
28-M36
|
680
|
|
1000
|
200
|
1255
|
1170
|
1110
|
3100
|
28-M42
|
700
|
|
1200
|
254
|
1485
|
1390
|
1325
|
3450
|
32-M48
|
800
|
手動對夾式刀型閘閥設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
手動對夾式刀型閘閥產品應用：
手動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。本類閥門在管道中一般應當水平安裝。
